當需要高精度和剛性時怎么安裝直線導軌？
點擊：3675 日期：2018-01-04
選擇字號：小 中 大

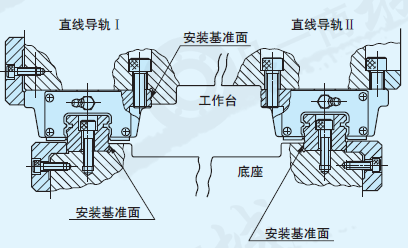

當需要直線運動的精度和剛性時，可設2處底座安裝基準面，1處工作臺安裝基準面，并按照下面的步驟安裝直線導軌。

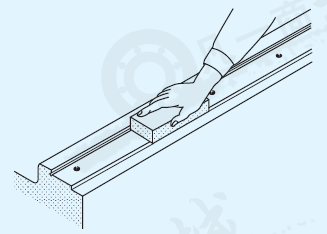

安裝面和安裝基準面的清潔
· 請用油石等去除安裝直線導軌的機械、裝置的安裝面及安裝基準面上的毛刺和傷痕，并用干凈的布擦拭。
· 請用干凈的布擦去直線導軌的安裝基準面及安裝面上的防銹油和污物。

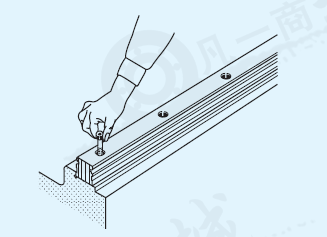

直線導軌Ⅰ、Ⅱ的滑軌的臨時固定
· 將直線導軌I的滑軌的安裝基準面對準底座的安裝基準面后臨時固定。
此時請確認固定螺栓不與安裝孔干涉。

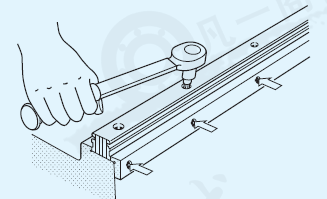

直線導軌Ⅰ、Ⅱ的滑軌的固定
· 用壓板或緊固螺釘使直線導軌Ⅰ的滑軌安裝基準面貼緊底座的安裝基準面，擰緊同一位置上的固定螺栓。從一端起反復用該方法依次將滑軌固定。
直線導軌Ⅰ、Ⅱ的滑塊的臨時固定
· 將滑塊與工作臺的安裝位置對齊，輕輕放上工作臺。將直線導軌Ⅰ、Ⅱ的滑塊臨時固定在工作臺上。

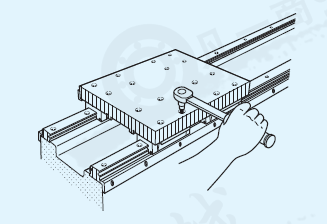

直線導軌Ⅰ的滑塊的固定
· 用壓板或緊固螺釘將直線導軌Ⅰ的滑塊的安裝基準面正確對準工作臺的安裝基準面并固定。
直線導軌Ⅱ的滑塊的固定
· 移動工作臺，確認運動狀況順暢后固定直線導軌Ⅱ的滑塊。
