上銀導軌、上銀直線導軌簡介

上銀直線導軌為一種滾動導引，借由鋼珠在滑塊與直線導軌之間作無限滾動循環，負載平臺能沿著直線導軌輕易地以高精度作線性運動。與傳統的滑動導引相較，滾動導引的摩擦系數可降低至原來的1/50，由于起動的摩擦力大大減少，相對的較少無效運動發生，故能輕易達到μm級進給及定位。再加上滑塊與直線導軌間的束制單元設計，使得直線導軌可同時承受上下左右等各方向的負荷，上述陳列特點并非傳統滑動導引所能比擬，因此機臺若能配合滾珠螺桿，使用直線導軌作導引，必能大幅提高設備精度與機械效能。

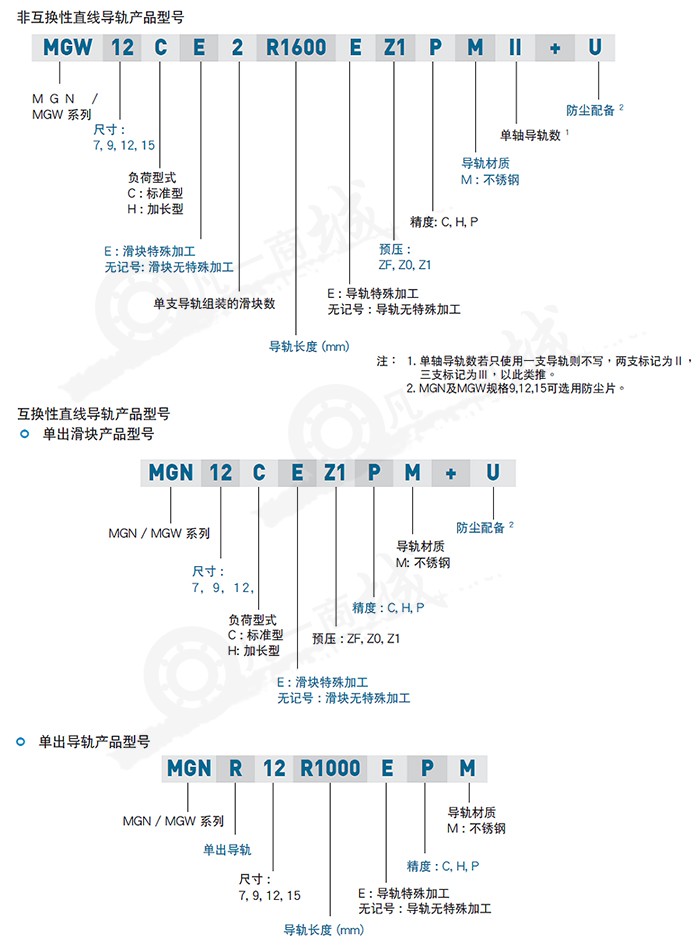

MGN系列直線導軌的特點：
1、體積小，輕量化，特別適合小型化設備使用。
2、滑塊，導軌材質提供不銹鋼及合金鋼兩種。不銹鋼材質的直線導軌，包含滑塊，導軌及其它金屬配件，如鋼珠，保持器等，皆使用不銹鋼材質，具備防銹的特性。
3、采用哥德型四點接觸設計，可承受各方向負荷，具備剛性強，精度高等特性。
4、有鋼珠保持器設計，在精度允許下具備互換性。

 株洲上銀直線導軌與平面導軌一樣，有兩個基本元件；一個作為導向的為固定元件，另一個是移動元件。在上銀直線導軌職業外，那類潤滑脂的使用量最大高速線材軋機軸承，約占分用脂量的70%。因?yàn)槟穷悵櫥x用了纖維嬌嫩、輕難過濾的鋰白做稠化劑，使用礦藏油為底子油，很輕難知腳外等級低深溝球軸承下降振蕩值的需求。另一個利益是具無劣良的泵送性，不管是機械加脂，仍是手藝涂脂，都簡練難行。而且，該潤滑脂的代價低價，可以大大下降軸承本錢?？墒?，因?yàn)槭褂昧说V藏底子油，使那類潤滑脂正在除銹和防銹機能以外的一些理化目標上大打合扣。直線導軌系統的固定元件(導軌)的基本功能如同軸承環，安裝鋼球的支架，形狀為“v”字形。株洲上銀滑塊是在模具的開模動作中能夠按垂直于開合模方向或與開合模方向成一定角度滑動的模具組件。

特征

MGN 體積小、輕量化，特別適合小型化設備使用。 滑塊、導軌材質提供不銹鋼及合金鋼兩種。不銹鋼材質之直線導軌，包含滑塊、導軌及其它金屬配件如鋼珠、保持器等，皆使用不銹鋼材質，具備防銹的特性。 采用哥德型四點接觸設計，可承受各方向負荷，具備剛性強，精度高等特性。 有鋼珠保持器設計，在精度允許下具備互換性。

MGW﹝寬幅﹞ 加寬導軌之設計大幅提升力矩負荷能力，可單軸使用。 哥德型四點接觸設計，可承受各種方向之負荷并具有高剛性之特點。 滑塊裝有微小型保持鋼絲，取下滑塊鋼珠也不會脫落。

導軌、滑塊及所有金屬配件均采用不銹鋼材質，具抗腐蝕之特性。

應用

半導體制造設備
印刷電路板IC組裝設備
醫療設備
機器手臂
精密量測儀器
辦公室自動化設備
其它小型直線滑動裝置
